Elastic Search 추상화 개념

이전 포스트



Elastic Search

ElasticSearch는 Apache Lucene 기반으로 개발한 실시간 분산 검색 및 분석 엔진입니다. 중앙에 대이터를 저장하고, 이를 통해 다양한 문제(예상 항목 검색, 예상하지 못한 항목 유추)를 해결할 수 있고,

pcloud.tistory.com

Elastic Search의 가장 큰 특징이라면 RDBMS와 다르게 Document 지향적이며, 이를 일급 객체로 취급하는 것입니다.

당연하게도 RDMBS의 스키마처럼 DB 구조 및 제약조건 명세에 대한 개념이 Elastic Search엔 없습니다.

마찬가지로 정해진 규격의 Col, Row, Table 또한 없습니다. 물론 Elastic Search에도 값들을 정의하는 추상화 개념이 존재합니다.

Index

Index는 Elastic Search에서 단일 타입의 Document를 저장하고 관리하는 일종의 컨테이너입니다.

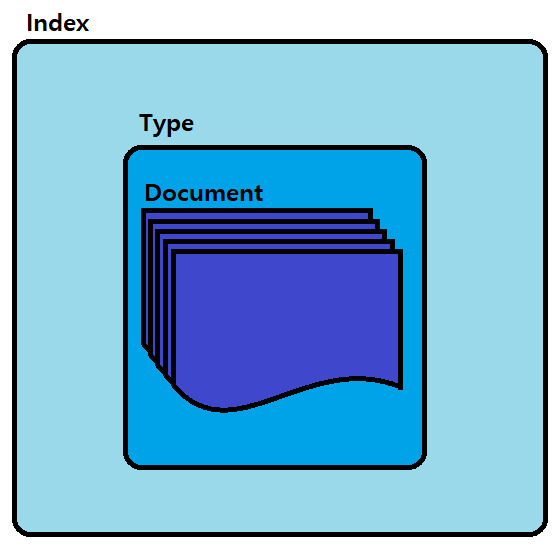

그림처럼 Index는 단일 Type의 Document를 가질 수 있습니다.

이 페이지에선 Elastic Search 7.10.1을 기준으로 진행하고 있습니다.



Type (Document Type)

Type은 Elastic Search에서 논리적으로 Index 내에 같은 Document 종류를 그룹화하고 구성하는 것을 의미합니다.

Elastic Search 7.x Typeless를 지향하며 Type 구조가 삭제되었습니다.

Type 구조가 사라지며 기존 자리는 _doc으로 대체되었지만 이는 진행하며 다른 페이지에서 설명할 것입니다.

Document

Document는 Elastic Search에서 정보의 기본 단위를 의미합니다.

맨 위의 사진처럼 Index와 Type 안에 포함되어 있으며, 다중 필드(속성)를 포함하고 있습니다.

사용자가 정의한 필드 외에도 Document에 메타 필드가 포함되어 있습니다.



  • _id: DB Table의 기본키처럼 Type 내 Document의 고유 식별자. 자동생성 및 사용자 정의가 가능합니다.
  • _type: Document의 Type을 갖고 있습니다.
  • _index: Document의 Index 이름을 갖고 있습니다.

중간 정리

Index, Document의 내용을 정리하기 위해 아래의 데이터 색인 예시를 확인하겠습니다.

  • 색인: Elastic Search 용어에서 Index 내에서 Document를 추가하거나 생성하는 작업을 색인 연산(Indexing Operation)이라 합니다.

예시

PUT /message/_doc/1
{
  "name" : "PCloud",
  "message" : "Hello!",
  "date" : "2020-12-26T17:17:25"
}

예시 결과 (GET)

{
  "_index" : "message",
  "_type" : "_doc",
  "_id" : "1",
  "_version" : 1,
  "_seq_no" : 0,
  "_primary_term" : 1,
  "found" : true,
    "_source" :
    {
      "name" : "PCloud",
      "message" : "Hello!",
      "date" : "2020-12-26T17:17:25"
    }
}

JSON으로 작성하지 않은 _(언더바)가 붙은 Field를 확인할 수 있습니다. 이를 Meta Field, 직접 정의한 Field를 사용자 정의 Field라 합니다.

Node

Elastic Search에서Node는 하나의 단위 프로세스입니다. 가장 낮은 Level에서 Elastic Search Process의 Single Instance로 데이터 공유를 담당합니다.

분산 시스템인 Elastic Search는 다른 Process와 통신하는 Multi Process로 구성되어 있으며, 처음 Elastic Search를 설치 및 실행했을 때,

이를 Single Node 또는 Single Node Elastic Search Cluster라고 합니다.

다수의 Shard로 구성되어 있으며, 역할에 따라 Master-eligible, Data, Ingest, Trilbe Node로 구분합니다.



  • 모든 Elastic Search Node는 시작할 때 고유 ID와 이름이 지정됩니다.
  • config/elasticsearch.yml 환경설정 파일에서 node.name 변수를 사용해 고정된 이름을 지정할 수 있습니다.
  • 이름뿐만이 아닌 포트, Cluster Name 등 기본값을 변경할 수 있습니다.

Cluster

Elastic Search에서 Cluster는 System의 가장 큰 단위입니다. 단일 및 다중 Index를 호스팅 하며 검색, 색인, 집계와 같은 연산을 제공합니다.

하나의 Cluster는 하나 이상의 Node로 구성되며, 모든 Elastic Search Node는 항상 Cluster의 부분 집합입니다.

  • 모든 Elastic Search Node는 elasticsearch라는 이름으로 Cluster에 참여하려고 시도합니다.
  • config/elasticsearch.yml 파일의 cluster.name 속성을 변경하지 않고 같은 네트워크에서 여러 노트를 시작하면 Cluster가 자동으로 구성됩니다.
  • 마찬가지로 같은 네트워크에서 Node가 다른 Cluster에 강제로 참여하는 것을 방지하기 위해 cluster.name 속성을 지정할 수 있습니다.
  •

Shard

Elastic Search에서 Shard는 Cluster에서 Index를 분배하고 Single Index의 Document를 여러 Node로 분할하는 데 사용됩니다.

이때까지의 내용에서 설명한 Index는 1개 이상의 Type(단일 Type 지향)을 지정하고, 여러 개의 Document를 포함할 수 있습니다.

하지만 Single Node에 저장할 수 있는 데이터양은 제한이 있으며, 그 한계는 노드의 저장소, 메모리, 처리 용량에 따라 결정됩니다.

이에 따라 Shard를 활용하여 Cluster에서 Single Index 데이터를 분할해 Cluster의 저장소, 메모리, 처리 용량을 활용할 수 있게 됩니다.



Shard에 위치한 데이터를 분할하는 과정을 Sharding이라 하며, Elastic Search에 내장된 고유한 기능으로 아래와 같습니다.

  • Cluster에 위치한 Multi Node의 저장소 활용을 돕습니다. (확장 용이성)
  • Cluster에 위치한 Multi Node의 처리 능력 활용을 돕습니다. (병렬화 기능)

모든 Index는 ElasticSearch에서 5개의 Shard를 갖도록 구성됩니다. 또한 Index 생성 시점에 Index의 데이터를 나눌 Shard의 개수를 지정할 수 있습니다.

물론 Index를 생성 후엔 Shard의 개수를 변경할 수 없습니다.

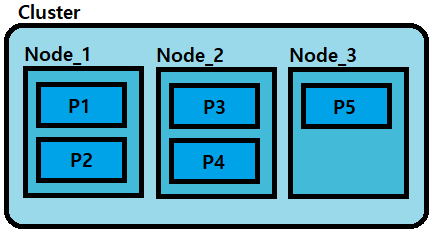

이를 그림으로 표현하면 아래와 같습니다.

그림은 3개의 노드로 구성된 Cluster에서 5개의 Shard를 가진 Index를 표현한 것입니다.

각 Shard(P1 ~ P5)는 전체 데이터의 약 1/5를 포함하고 있습니다.

Replica (Replica Shard)

이름 그대로 Shard의 복제본을 의미합니다. 예를 들기 위해 위 그림을 예제로 해봅시다.

Clusher에서 Node1에게 장애가 발생했을 경우 Node1에 위치한 Shard P1과 P2에 저장된 데이터 조각이 손실될 것입니다.

하드웨어 장애 상황에도 문제가 없어야 하므로, 이를 해결하는 것이 Replica입니다.

각 Shard는 0개 이상의 Replica를 가질 수 있습니다. Replica는 원본 Shard와 똑같은 데이터를 갖고 있으며, 각 Shard가 Replica를 하나씩 만들 경우

5개의 주 Shard(primary Shard)와 Replica가 각 Node에 위치하게 됩니다.

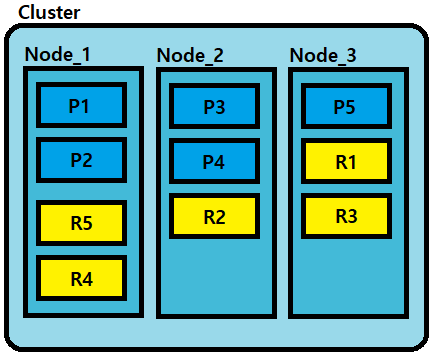

  • Replica를 그림으로 표현하면 아래와 같습니다.

노드에 장애가 발생하더라도 복구할 수 있도록 각 Shard의 Replica는 다른 Node에 위치하게 됩니다.

만약 Node1에 장애가 발생하더라도, Node 2와 Node3에 Replica를 포함하여 모든 Shard를 갖고 있을 수 있습니다. 또한 Replica는 해당 Shard를 대신하여 주 Shard로 승격될 수 있습니다.

중간 정리

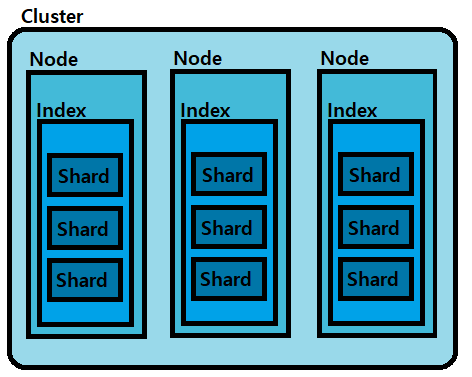

Cluster는 여러 Node로 구성될 수 있으며, 각 Node는 공유 데이터를 저장하고 관리합니다.

단일 Cluster는 하나 이상의 Index를 호스팅 할 수 있으며, Index는 Document의 연관 Type에 대한 논리적 그룹입니다.
